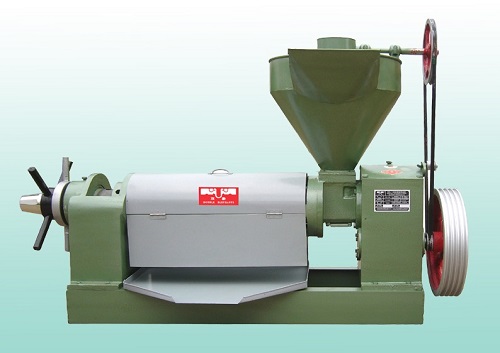

6YL-130型螺旋榨油机

一．主要性能参数:

1,榨轴转速:35-39转/分

2,齿轮箱传动比:15/381552=1:8.78

3配用动力:15-18.5KW

4三角带:B型

5外形尺寸:长x宽x高1980x680x1460(mm)

6单机重量:760kg

7、产量8-12吨/24小时

生产能力见表(一)

注：以上参数是指清选，分离，轧胚辅助设备齐全，工艺合理，操作正常是能达到指标。

二,工作原理与构造:

1,工作原理:

榨油机运转时,将处理好的料胚带如料斗,油料从料斗进入榨膛。有榨螺的螺旋向里推进，进行压榨。

因料胚在榨油机的榨膛内是在运转状态下进行的，在榨膛高压的条件下，料胚和榨膛之间产生很大的摩擦阻力。这样就能使料胚和料胚产生摩擦，造成相对的运动。另一放面，榨螺的根圆直径是逐渐增粗的，当榨螺转动时，螺纹使料胚即能向前推进又能向外翻转，同时靠近榨螺螺纹表面的料层随着榨轴转动，这样在榨膛里的每个料胚微粒都不是等速度同方向的运动。而在微粒之间也存在着相对的运动。有摩擦产生的热量又满足了榨油工艺操作上所必须的一份热量，有助于促使料胚中的蛋白质热变性，破坏了胶体，增加了塑性，同时也降低了油的粘性，容易析```````榨出油来，因而提高了榨油机的出油率。

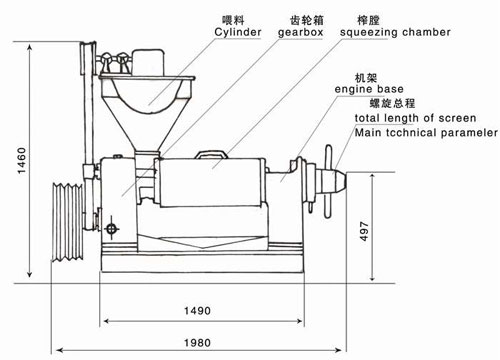

2．结构：该机有进料斗部分，齿轮箱部分，榨膛部分，榨螺部分，机架部分共五大部分组成：见图（一）

图一

三．机器的安装：

榨油机安装时必须在地脚螺栓牢固的安装基础上，使机体保持水平。电机安在进料斗的背面。

四．机器的润滑：

1．榨油机主要采用机油和黄油两种形式润滑。加油周期见表二

五.机器操作:

(一)开机前的要点:

1.开机前先将齿轮箱内加注12公斤机油.

2机器安装好后,按规定加注润滑油,检查各零部件是否紧固,操作手柄,插板是否灵活.

3.用手搬动大皮带轮查机器有无松动或卡机现象,若有异常及时排除.

4.调整皮带的松紧度,启动电机,检查槽轮方向是否与标志方向一致.

5检查准备工作做好后,松开紧锁螺母把榨螺拧到死点,再退回3-4圈,再前进半圈,保证榨螺与出饼口的间隙.

(二)开机:

1,启动电机,开动机器,将饼加入6%-8%水分,倒入料斗,磨光榨膛,进料不可过猛,否则可能造成榨膛堵塞与卡死机器事故,因此开始下料应该缓慢均匀,待榨膛磨光后,正常出饼后,方可将料胚倒入料斗.

2.运转后观察出饼情况,如不出饼,将榨螺再退出1-2圈,如还不出饼,应停机检查.切记杜绝开带车.故障排除后再行初榨工作.正常运转时饼厚1-2毫米,饼成瓦片状,手捏不粘,内面光滑,外面发皱,表面不带油迹.

饼厚的调节:搬动调节螺旋上的手柄,将调节螺栓顺时针旋转,螺栓往外,饼就厚,反之饼就薄了。（调节螺栓为左T165x6）出饼圈与出渣稍头的锥角不同，每转一圈较饼厚度变化为0.4-0.5毫米。

3．榨油机运转中，应经常检查出油，出渣情况，正常时油大部分从条排与前几节园排流出。如饼碎成渣，说明胚料太干。如发现饼发热（散出蒸汽）成大片状说明水分太高，应及时进行调节胚料水分的含量。

   出渣：条排出渣时成细片状说明水分高，如出粉状含沫说明水分低。园排渣过多属压紧螺母未压紧圆排，应上紧压紧螺母，如水分合适，则条排不出渣或少出渣，圆排少量出渣也是允许的。料胚含水分的高低直接影响出油率，因此压榨时应控制好料胚的水分。

 (三)停机:

1.正常停机应将料胚全部榨弯,反复将榨螺退进数次,将榨膛中语料 走完,将出饼放至最后,然后停车.

2.停电或因其它事故突然停车,先切断电源,抽出放料挡板, 用人力反转大皮带轮,使心轴反转时退出料胚,立即将榨螺轴推出榨膛(当人力反转大轮困难时,不得强制进行.以免损坏机器),进行清理.若抽不出来,应将压榨螺母松动,要把上榨笼拆钓,用螺丝刀逐个将圆排松动,清理,未经清理不得再行开车.
